Taller de maquetas de arquitectura
Maquetas de arquitectura: escala, materiales y precisión en el montaje
Notas de trabajo sobre cómo se decide una escala, cómo se comporta cada material y qué hace que una maqueta aguante el traslado.
El proyecto
Gasukama reúne apuntes ordenados sobre el trabajo manual con maquetas: la elección de escala, el corte, el encolado, la representación del terreno y del verde, la luz y el almacenaje. Son observaciones prácticas, escritas para quien monta piezas sobre una mesa y necesita decidir antes de cortar la primera plancha.

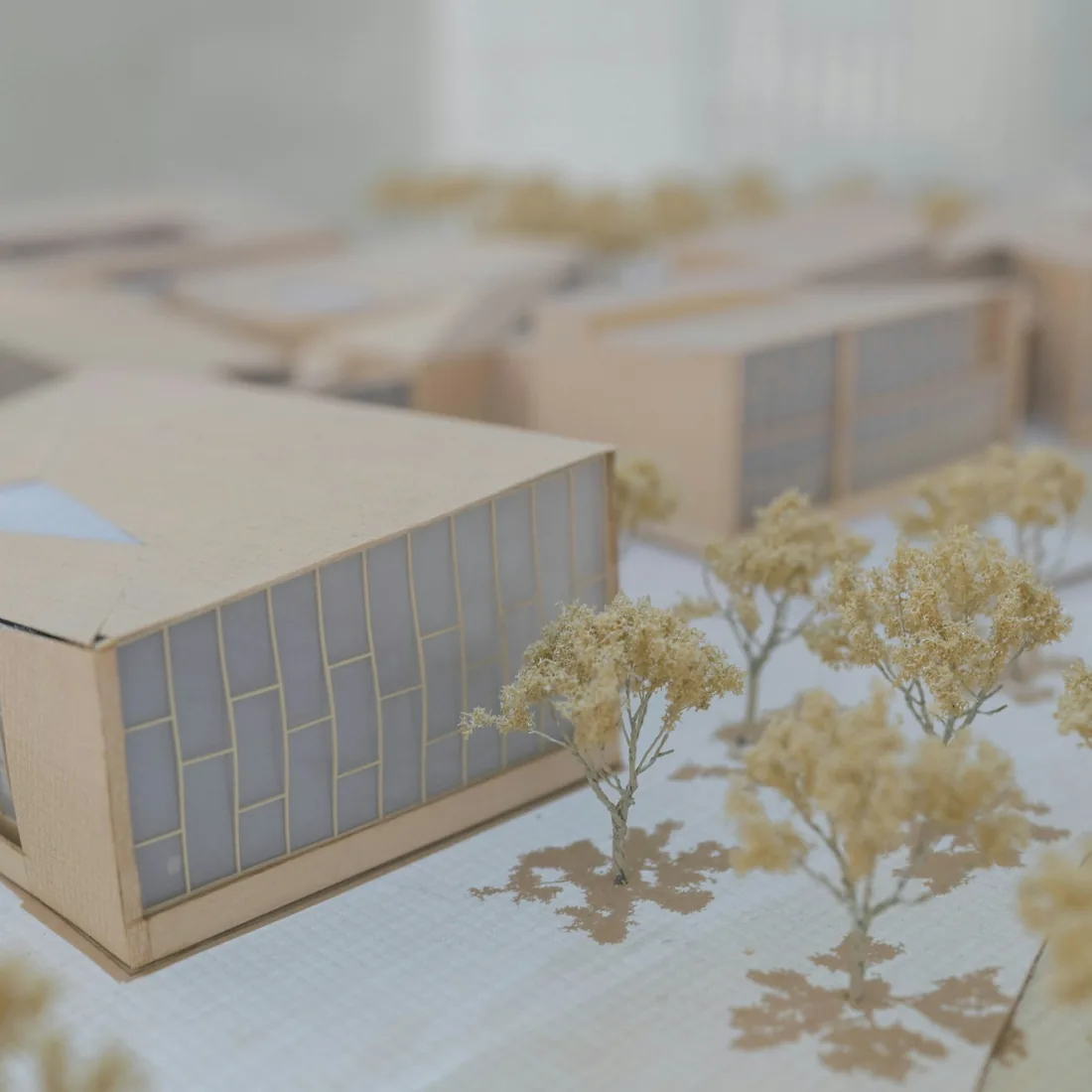

Figura 01
Volúmenes de cartón con carpintería marcada a línea fina y vegetación resuelta con material vegetal seco. Imagen editorial de referencia; no documenta ningún encargo ni actividad concreta del proyecto.
Sección 01Elegir la escala antes que el material
La escala no es un ajuste posterior: condiciona el grosor de cada plancha, el tipo de corte y hasta la cantidad de horas que llevará el montaje. Una decisión tomada al principio evita rehacer piezas cuando ya hay pegamento seco por medio.
En trabajo de taller, las escalas que más se repiten funcionan casi como categorías de lectura. Entre 1:1000 y 1:500 se lee la implantación: masas, alineaciones, relación con el entorno. En 1:200 y 1:100 aparecen los huecos, los retranqueos y la estructura de fachada. En 1:50 se empieza a distinguir el espesor real de un forjado, y en 1:20 la maqueta se convierte en un estudio de detalle constructivo donde cada unión se ve con nitidez.
Un error frecuente consiste en elegir la escala por el tamaño de la mesa o de la caja de transporte. Es mejor recorrerlo al revés: definir qué se quiere explicar, comprobar qué elementos deben ser legibles y, solo entonces, verificar si el resultado cabe y se puede mover.
Antes de cortar la primera plancha
- Qué debe entenderse a primera vista y qué es secundario.
- Medida máxima de la base, incluida la caja.
- Grosor real de los materiales disponibles.
- Elementos que se repiten y pueden cortarse en serie.
- Tiempo disponible para el montaje, no solo para el corte.
Sección 02Cómo se comporta cada material
Casi todo el repertorio de taller se resuelve con cuatro familias: cartón, poliestireno, chapa de madera y metacrilato. Cada una impone su propia lógica de corte, de unión y de acabado.
Conviene probar cada material en un recorte antes de llevarlo a la pieza definitiva: el mismo adhesivo puede ser correcto en cartón e inservible en plástico.
Cartón
Cartón gris, cartón pluma y cartón contracolado cubren la mayor parte del trabajo de volumen. Son baratos, admiten corte a cuchilla y tienen una superficie mate que no distrae. A cambio, absorben humedad y se alabean si el adhesivo es demasiado acuoso o si la pieza queda expuesta a cambios de temperatura.
Poliestireno
El poliestireno extruido y las planchas de poliestireno rígido sirven para terreno, rellenos y volúmenes de estudio. Se lijan bien y permiten llegar a formas orgánicas, pero reaccionan con disolventes: un pegamento agresivo puede abrir un cráter en pocos segundos.
Chapa de madera
La chapa aporta una superficie cálida y una veta que marca dirección. Funciona muy bien en cubiertas, suelos y bases. Hay que tener en cuenta que la veta también condiciona el corte: perpendicular a ella, el borde se astilla con facilidad.
Metacrilato
Transparente, translúcido o mate, el metacrilato resuelve huecos acristalados, planos de agua y peanas. Es el material más delicado en el acabado: marca huellas, se raya y cualquier exceso de adhesivo queda visible para siempre.
Sección 03Corte a cuchilla
El corte manual sigue siendo el más rápido para piezas sueltas, para rectificaciones y para todo lo que no compensa preparar en archivo. Pide una hoja realmente afilada, una regla metálica pesada y una base de corte que no devuelva la cuchilla.
La regla básica es no intentar atravesar el material de una pasada. Dos o tres pasadas ligeras, siempre sobre la misma línea y con la hoja bien vertical, dan un canto limpio; una sola pasada forzada desvía el corte y redondea la arista.
- Cambiar la hoja mucho antes de que se note el desgaste.
- Cortar siempre por el lado del descarte, no por el de la pieza.
- Mantener la mano de apoyo por detrás del filo.
- Marcar primero una línea guía muy suave.
- Comprobar la escuadra cada pocas piezas, no al final.
Sección 04Corte láser
El corte láser resuelve bien las series repetidas, las carpinterías finas y las tramas que a cuchilla serían inabordables. Su ventaja no es la velocidad en sí, sino la repetibilidad: cien piezas idénticas salen idénticas.
El trabajo real se traslada al archivo. Conviene separar por capas lo que se corta, lo que se marca y lo que solo es referencia, limpiar líneas duplicadas y dejar puentes cuando una pieza quedaría suelta dentro de un hueco. También hay que contar con la anchura del propio haz: en escalas pequeñas, ese margen se come el ajuste de una unión.
En madera y cartón el borde queda oscurecido. A veces ese tono tostado interesa; cuando no, se lija con cuidado o se planifica que la cara quemada quede oculta en el interior de la unión.

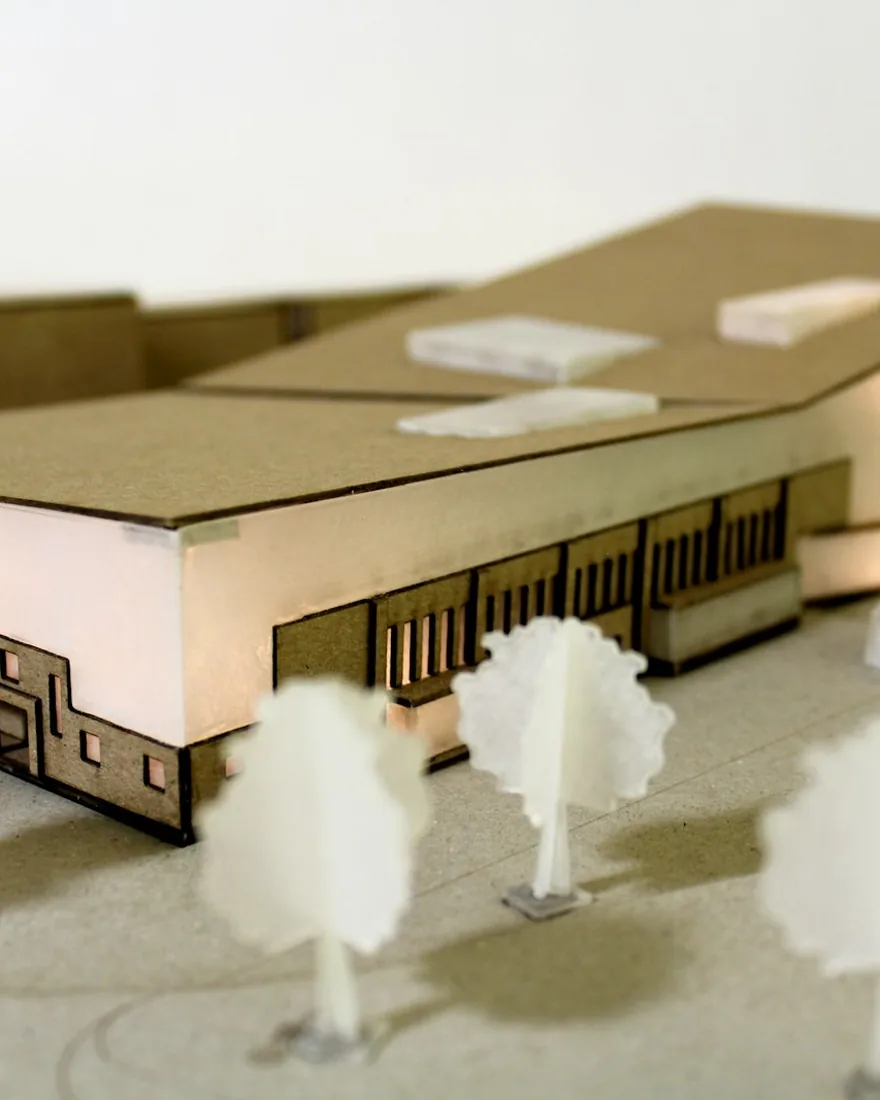

Figura 02
Cantos oscurecidos por el corte láser y arbolado resuelto con siluetas cruzadas de material translúcido. Imagen editorial de referencia, sin relación con ningún encargo.
Sección 05Vidrio y vegetación: dos acuerdos de representación
Ni el vidrio ni el arbolado se imitan: se codifican. Una maqueta no intenta reproducir un reflejo real, sino indicar dónde hay hueco, dónde hay masa y dónde hay sombra. Cuanto más clara sea esa convención, mejor se lee el conjunto.
Huecos acristalados
El recurso más limpio suele ser el vacío: dejar el hueco abierto y que la profundidad del muro genere la sombra. Cuando interesa un plano continuo, se recurre a acetato o metacrilato fino, mejor translúcido que perfectamente transparente, porque un vidrio demasiado limpio deja ver el interior sin acabar. En escalas pequeñas basta con rehundir la lámina un par de milímetros respecto a la fachada.
Arbolado y verde
La vegetación funciona mejor cuando mantiene una gramática única en toda la maqueta: o todo el arbolado es abstracto, o todo es figurativo. Mezclar espumas realistas con siluetas planas rompe la escala y desplaza la atención hacia el árbol en lugar del edificio.
- Un solo tono de verde, o directamente ninguno, si el conjunto es monocromo.
- Altura de copa coherente con la escala declarada.
- Densidad suficiente para marcar alineaciones, sin tapar fachadas.
- Piezas fijadas por un pie estable: el arbolado suelto es lo primero que se pierde en un traslado.
Sección 06Uniones y encolado
La calidad percibida de una maqueta se concentra en unos pocos milímetros: los encuentros entre planos. Un volumen sencillo con aristas limpias se ve mejor que una pieza compleja con juntas abiertas.
Trabajar el canto antes que la cola
Antes de aplicar adhesivo conviene presentar las piezas en seco y comprobar que apoyan en toda su longitud. Si una junta solo toca en dos puntos, ninguna cola lo va a corregir: lo que hace falta es rectificar el canto con lija sobre una superficie plana.
Cantidad y tiempo
El exceso de adhesivo es el problema más habitual. Una línea fina, aplicada con punta o con un trozo de alambre, deja margen para colocar la pieza y no rebosa por la cara vista. En cartón, un adhesivo de secado rápido permite sujetar a mano unos segundos; en plásticos y metacrilato es preferible un producto específico y una presión constante durante más tiempo.
Escuadra y orden de montaje
Montar siempre contra una escuadra fiable, y avanzar de lo grande a lo pequeño: base, volúmenes principales, cubiertas, elementos añadidos. Cerrar una caja antes de comprobar el ángulo obliga después a ajustes que se notan en toda la pieza.
- Presentar en seco y marcar posición.
- Lijar los cantos que no apoyan.
- Aplicar adhesivo en línea fina.
- Fijar contra escuadra y esperar el secado completo.
- Retirar restos con el filo, nunca con disolvente sobre cara vista.
Sección 07Relieve del terreno y presentación del solar
El terreno explica el proyecto tanto como el edificio. Un desnivel mal resuelto convierte una implantación cuidada en un volumen flotando sobre una bandeja.
El sistema más extendido sigue siendo el apilado de curvas de nivel: planchas recortadas según cada cota y superpuestas, dejando el escalonado a la vista o suavizándolo con masilla y lija. El escalonado visible tiene una ventaja didáctica, porque muestra la pendiente de un vistazo; el acabado continuo resulta más silencioso y deja el protagonismo al edificio.
En terrenos casi llanos suele bastar con una base rígida y unos pocos recrecidos. Lo importante es que la base no se combe: un tablero fino de gran superficie termina curvándose por su propio peso y arrastra las uniones del edificio.
Límites del solar
Decidir dónde termina la maqueta es una decisión de proyecto. Un corte recto en el borde de la base declara que el fragmento es una selección; prolongar el entorno sin límite claro genera dudas sobre qué forma parte de la propuesta y qué es contexto.
Sección 08Iluminación
La luz añade información, pero también puede destruir la lectura de una maqueta monocroma. Antes de instalar nada conviene decidir si la iluminación forma parte del discurso o si solo sirve para ver mejor la pieza.
Luz interior
Cuando se ilumina el interior, el objetivo suele ser marcar los huecos y dar profundidad al volumen. Funciona mejor una luz difusa y homogénea que puntos intensos: cualquier fuente concentrada se transparenta en cartón fino y delata el cableado. Los tabiques interiores opacos y un forro oscuro en la cara interna evitan fugas por las juntas.
Luz exterior
Una fuente lateral y bastante rasante revela relieve, huecos y textura. La luz cenital plana, en cambio, aplana el conjunto y borra las sombras que explican los retranqueos.
- Prever el paso de cables antes de cerrar los volúmenes.
- Dejar registrable la conexión, no sellada bajo la base.
- Mantener una sola temperatura de color en toda la pieza.
- Comprobar que ningún elemento luminoso caliente toque el plástico.
Sección 09Transporte y almacenaje
Una maqueta terminada es un objeto frágil con muchas aristas expuestas. La mayor parte de los daños no se produce por golpes fuertes, sino por vibración continuada y por apoyos mal repartidos.
La caja como parte de la pieza
Lo razonable es pensar la caja al mismo tiempo que la base, no después. Una base con puntos de anclaje sencillos, unos topes que impidan el deslizamiento y un hueco de agarre por los lados evitan tener que sujetar la maqueta por los volúmenes, que es donde siempre se rompe.
Antes de mover
- Retirar o proteger los elementos más altos y delgados.
- Rellenar los vacíos para que nada se desplace dentro de la caja.
- Transportar siempre en horizontal, con la base apoyada.
- Marcar en el exterior cuál es la cara superior.
- Llevar un pequeño kit de reparación: cuchilla, adhesivo y unas pinzas.
Guardar sin deteriorar
Para el almacenaje, lo que más daño hace es la luz directa, la humedad y el polvo. El cartón amarillea y se abomba, la chapa se mueve con los cambios de humedad y el metacrilato se raya al limpiar el polvo en seco. Un lugar estable, sin sol directo y con una funda ligera resuelve casi todo; apilar cajas encima, en cambio, deforma las bases con el tiempo.
Sección 10La mesa de trabajo
La organización del puesto influye en la precisión más de lo que parece. Una mesa saturada obliga a mover piezas a medio secar y multiplica los accidentes.
Un reparto que funciona es dividir la superficie en tres zonas estables: una de corte, con base y regla siempre en el mismo sitio; una de montaje, despejada y bien iluminada; y una de secado, donde nada se toca hasta que la unión está firme.
- Luz lateral suficiente y sin sombra sobre la mano que corta.
- Hojas de repuesto y adhesivos fuera de la zona de montaje.
- Recortes útiles clasificados por material y grosor.
- Una superficie de referencia realmente plana para comprobar apoyos.
- Limpieza del polvo de lijado antes de encolar, no después.
Qué se publica en Gasukama
Gasukama es un proyecto informativo y editorial. Publica textos propios sobre el trabajo con maquetas de arquitectura, organizados por temas de taller y revisados cuando la práctica aconseja matizar algo.
El material se escribe desde la mesa de trabajo: decisiones de escala, comportamiento de los materiales, técnicas de corte y encolado, representación del terreno y del verde, iluminación, traslado y almacenaje.
Temas cubiertos en esta página
- Escala y nivel de detalle.
- Cartón, poliestireno, chapa y metacrilato.
- Corte a cuchilla y corte láser.
- Uniones, encolado y control de escuadra.
- Relieve del terreno y límites del solar.
- Vidrio y vegetación como convenciones.
- Iluminación interior y exterior.
- Transporte, caja y almacenaje.
- Organización de la mesa de trabajo.
Gasukama no presta servicios comerciales, no vende materiales ni acepta encargos. El correo se utiliza únicamente para responder mensajes relacionados con el contenido del sitio. Puedes leer más sobre el planteamiento del proyecto en Sobre el proyecto.
